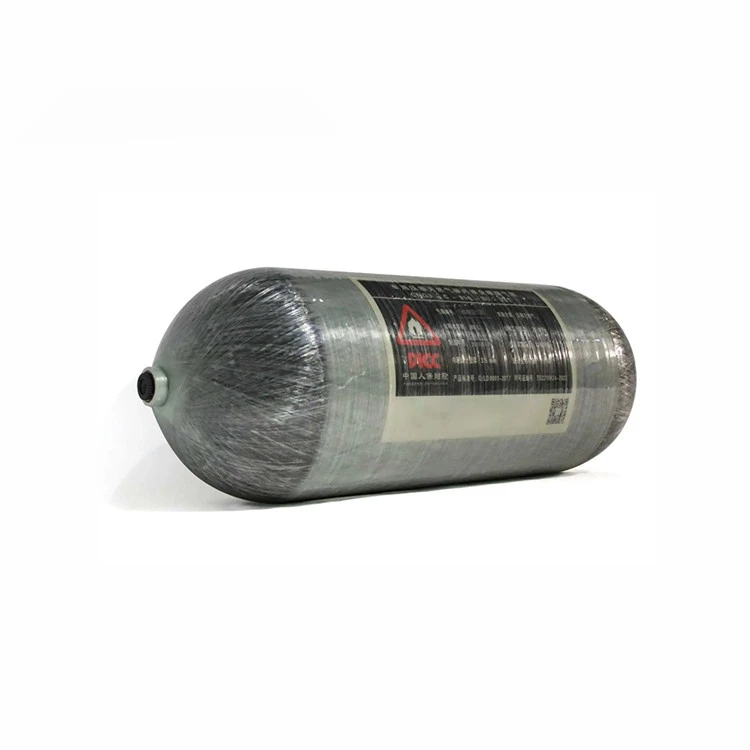

Cylinder CNG typu 4

Specjalne butle gazowe do pojazdów na skroplony gaz ziemny

Cylinder pneumatyczny pojazdu

Nie należy stosować metod instalacji zmniejszających wytrzymałość i sztywność butli gazowej, takich jak spawanie i łatanie.

Butle gazowe należy instalować w sposób rozsądny i uporządkowany. Po zamontowaniu butla gazowa nie może wystawać poza zewnętrzną krawędź obrysu pojazdu, a odległość butli gazowej od rury wydechowej pojazdu nie może być mniejsza niż 2000 mm. Gdy odległość jest mniejsza niż 200 mm, należy założyć niezawodne urządzenie termoizolacyjne; Odległość między zaworem wlotowym butli z gazem a maksymalną zewnętrzną krawędzią obrysu po obu stronach pojazdu nie może być mniejsza niż 2000 mm.

Jeżeli przyjęto sposób montażu wzdłużnego, to znaczy, że oś butli z gazem jest równoległa do osi wzdłużnej pojazdu, koniec butli z zaworami i przyrządami musi być skierowany do tyłu pojazdu.

Butla z gazem musi być mocno zainstalowana. Pomiędzy butlą gazową a stałym gniazdem należy umieścić elastyczną uszczelkę antypoślizgową o grubości nie mniejszej niż 2 mm. Śruba mocująca powinna być wyposażona w urządzenie blokujące, którego moment dokręcania odpowiada wymaganiom projektowym. Po zainstalowaniu i zamocowaniu butli z gazem musi ona wytrzymać siłę 8-krotności całkowitej masy w pełni załadowanej butli z gazem w sześciu kierunkach: w górę, w dół, w lewo, w prawo, z przodu iz tyłu. Nie może być żadnego względnego przesunięcia między butlą gazową a stałym siedzeniem. Maksymalne względne przemieszczenie punktu stałego między butlą gazową a stałym gniazdem nie może być większe niż 13 mm, a elementy mocujące nie mogą być luźne.

Cylinder pneumatyczny nie może być montowany w kabinie ani w przedziale pasażerskim.

Rurociąg i złącze

Rury powinny być ułożone w sposób uporządkowany i rozsądny, bez kolizji lub tarcia z sąsiednimi częściami. Odległość między obejmami do mocowania rur nie powinna przekraczać 600 mm. Jeśli rura styka się z sąsiednimi częściami lub przechodzi przez kryzę, należy ją zabezpieczyć uszczelką odporną na tkliwość. Kształt „O” sztywnej rury łączącej musi być ustawiony między dwiema częściami. Promień krzywizny linii środkowej rury w kształcie litery „S” lub „U” nie powinien być mniejszy niż 5-krotność zewnętrznej średnicy rury, co może wyeliminować rozszerzalność cieplną, skurcz na zimno i wibracje.

Odległość między rurociągami i złączami a rurą wydechową silnika nie powinna być mniejsza niż 75 mm. Gdy odległość wynosi 75 mm ~ 200 mm, należy ustawić niezawodne i stałe urządzenie termoizolacyjne; Odległość od wału napędowego nie może być mniejsza niż 75 mm.

Do rurociągów między ciągnikami a przyczepami należy stosować węże elastyczne, takie jak specjalne węże metalowe ze stali nierdzewnej. Przewód elastyczny należy mocować do podstawy pojazdu za pomocą elastycznych obejm mocujących, w rozstawie obejm mocujących nie większym niż 300 mm i mocować przed i po każdym zgięciu. Odległość między przewodem a rurą wydechową silnika nie może być mniejsza niż 100 mm. Gdy odległość wynosi 100 mm ~ 200 mm, należy ustawić niezawodne i stałe urządzenie termoizolacyjne.

Odległość między rurociągiem kriogenicznym a samochodowym obwodem elektrycznym, przewodem wodnym, przewodem gazowym, przewodem olejowym i innymi częściami nieodpornymi na niskie temperatury nie może być mniejsza niż 15 mm. Autor: Siming Teke https://www.bilibili.com/read/cv19240478/
